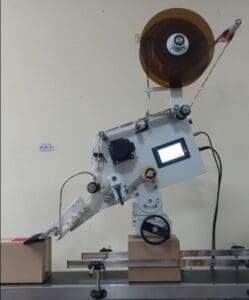

Die mobile Etikettiermaschine KS-EM 150 ermöglicht das Etikettieren von Kartonagen, die über ein Förderband transportiert werden. Bei der Entwicklung wurde höchsten Wert auf eine autarke Funktionsweise und einfache Bedienung gelegt. Die Etikettiermaschine wickelt sensorgesteuert Etikettenrollen ab und klebt die Etiketten auf Kartons, Pakete, Flaschen, Dosen etc.
Verarbeitung von bis zu 15cm breiten Etikettenrollen
mobil durch Schwerlastrollen, höhenverstellbar, horizontal justierbar
massiver Aluminiumkorpus
benutzerfreundliche und einfache Bedienung
präzise und schnelle Etikettierung von Kartonagen, Dosen, Gläsern, Flaschen u.v.m.
Standards: EN ISO 12100:2010, EN 60204-1:2018 und EN 415-10:2014
Stromsparend: Leistungsaufnahme 22 bis max. 50Watt
schnelle Etikettierung: Förderbandgeschwindigkeiten von bis zu 30m/min werden unterstützt
Abmessungen / Stellfläche: 90cm (Breite) x 80cm (Tiefe) x 200cm (Höhe)
modularer Aufbau des Ständers, kann für den Transport einfach auseinandergeschraubt werden
Die Maschine wurde als autark arbeitendes Beistellsystem zu bereits bestehenden Förderanlagen entwickelt, sie verfügt daher nicht über Schnittstellen zu zentralgesteuerten Fördersystemen. Die Etikettiermaschine wird einfach an ein Förderband gestellt und kann ohne weitere externe Systemanpassungen direkt in Betrieb genommen werden.
Bitte beachten: Die Etikettiermaschine wird ausschließlich nach einer bei uns vor Ort erfolgten Vorführung respektive Schulung an Selbstabholer verkauft. Bitte nehmen Sie Kontakt zu uns auf und vereinbaren Sie einen Termin. Wir freuen uns darauf, Ihnen die Etikettiermaschine vorführen zu dürfen. Gemeinsam gehen wir die Bedienelemente bzw. Konfigurationsmöglichkeiten durch.
Fragen zum Etikettiersystem beantworten wir gerne via Mail oder telefonisch unter Tel.: 06643 910 144
Diese Etikettiermaschine zeichnet sich durch ihre Vielseitigkeit und einfache Handhabung aus. Die KS EM 150 erfüllt höchste Sicherheitsstandards gemäß EN ISO 12100:2010, EN 60204-1:2018, EN 415-2:1999 und EN 415-10:2014. Diese Maschine wurde umfassend geprüft und entspricht den Anforderungen der Maschinenrichtlinie 2006/42/EG sowie der Richtlinie zur elektromagnetischen Verträglichkeit 2014/30/EU.
Sind sie unsicher ob die Maschine ihre Anforderungen erfüllt? Gerne dürfen Sie uns zu beklebende Musterartikel und Etikettenrollen zum Testen zusenden. Wir filmen den Praxistest und stellen das Video auf unserem Youtubechannel zur Verfügung.
Die Etikettiermaschine KS-EM 150 ist eine vielseitige und mobile Lösung für die automatische Etikettierung von Dosen, Flaschen, Kartonagen und Verpackungen. Dank ihrer robusten Bauweise aus massivem Aluminium und der sensorgesteuerten Etikettierung ist sie ideal für verschiedene Anwendungen geeignet. Die Maschine kann Etikettenrollen bis zu einer Breite von 15 cm verarbeiten und ist höhenverstellbar sowie horizontal justierbar. Mit einer Förderbandgeschwindigkeit von bis zu 30 m/min bietet sie eine schnelle und präzise Etikettierung. Ihre einfache Bedienung und der stromsparende Betrieb mit einer Leistungsaufnahme von 22 bis 50 Watt machen die KS-EM 150 zur perfekten Ergänzung für bestehende Förder- und Kennzeichnungssysteme.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube. Mehr erfahren
Die Etikettiermaschine KS EM 150 ist speziell dafür konzipiert, Etiketten präzise und effizient auf Produkte oder Verpackungen aufzubringen. Sie wird in Produktionslinien eingesetzt, wo sie durch automatische Erkennung und Platzierung Etiketten auf Objekte aufbringt, die auf einem Förderband vorbeigeführt werden.
Hauptkomponenten und ihre Funktionen
Rollenhalterung und Etikettenrollenfixierung: Die Etikettenrolle wird auf die obere Rollenhalterung geschoben und mit einer Acrylglasplatte fixiert.
Spannrolle und Transportmechanismus: Das Etikettenträgerband wird über Transportrollen und Spannelemente geführt, um eine stabile und gleichmäßige Bewegung zu gewährleisten.
Etikettensensor: Erkennt die Position und den Rand der Etiketten, um den Vorschub zu regulieren und sicherzustellen, dass die Etiketten präzise und gleichmäßig aufgebracht werden.
Objektsensor: Erfasst die vorbeiführenden Objekte und löst den Etikettierprozess aus, sobald ein Objekt die richtige Position erreicht hat.

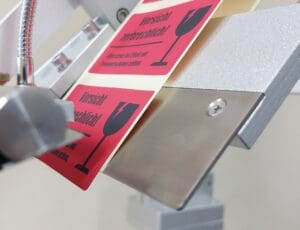

Spendekante: An dieser Stelle wird das Etikett vom Trägerband gelöst und auf das vorbeiführende Objekt aufgebracht.
Touchdisplay und Bedienelemente: Zur Steuerung und Anpassung der Maschinenparameter wie Etikettenmenge, Geschwindigkeit und Positionierung.
Not-Halt-Schalter: Ermöglicht das sofortige Anhalten der Maschine im Notfall, um die Sicherheit des Bedienpersonals zu gewährleisten.
Bedienungsschritte
Installation des Drehgebers: Der Drehgeber wird am Förderbandsystem installiert, um die Geschwindigkeit des Förderbands zu erfassen und diese Information an die Etikettiermaschine weiterzugeben.
Einlegen der Etikettenrollen: Die Etikettenrolle wird auf die Halterung geschoben, das Trägerband über die Spannrolle und Transportrollen geführt und an der Spendekante positioniert.
Einstellung des Etikettensensors: Der Sensor wird manuell so eingestellt, dass er den Rand der Etiketten erkennt und den Vorschub entsprechend reguliert.
Anpassung des Objektsensors: Der Sensor wird so positioniert, dass er die zu etikettierenden Objekte korrekt erkennt und den Etikettierprozess auslöst.
Konfiguration der Display-Einstellungen: Parameter wie Etikettenmenge, Etikettiergeschwindigkeit und Objektlänge werden über das Touchdisplay eingestellt.
