Paginiergerät Blitz Textile 2644 – Etiketten fortlaufend und paarweise nummerieren

Beschreibung

Paginiergerät Blitz Textile 2644 zum Zählen und Nummerieren

Das Blitz Textile mod 2644 verbindet ein mechanisches Zählwerk mit dem Bedrucken und Spenden von 26 × 12 mm Etiketten. Die hinteren vier Druckstellen bilden den Zähler. Je nach Einstellung wird die Nummer bei jeder Griffbetätigung erhöht, zweimal nacheinander ausgegeben oder unverändert wiederholt.

Vor dem Zähler stehen vier weitere, manuell einstellbare Druckstellen. Damit lassen sich beispielsweise eine Größenangabe oder eine feste Kennziffer mit einer fortlaufenden Nummer kombinieren.

Für Textilien, Inventuren und zusammengehörige Artikel

Beim fortlaufenden Nummerieren erhält jeder gekennzeichnete Artikel eine neue Nummer. Das unterstützt beispielsweise die Zuordnung von Waren bei Inventuren oder die Kennzeichnung von Prüfstücken.

Beim paarweisen Zählen entstehen nacheinander zwei Etiketten mit derselben Nummer. So können Sie zusammengehörige Textilien oder andere Artikelpaare übereinstimmend kennzeichnen. Auch die Zuordnung eines Prüfstücks zu einem Begleitdokument ist eine mögliche Anwendung.

Druckwerk mit vier festen und vier mitzählenden Stellen

Die ersten vier Druckstellen haben eine Zeichenhöhe von 3 mm und werden manuell eingestellt. Das Druckwerk enthält dort Ziffern sowie Buchstaben und Größenzeichen gemäß der folgenden Darstellung. Nicht benötigte vordere Stellen können Sie leer beziehungsweise „blind“ stellen. Die hinteren vier Druckstellen sind 4 mm hoch und gehören zum mechanischen Zählwerk. Diese vier Stellen werden immer mitgedruckt.

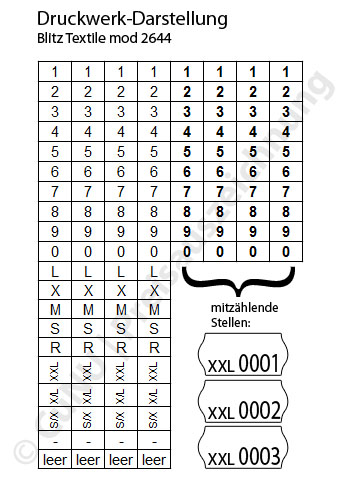

Die folgende Druckwerksdarstellung zeigt die verfügbaren Zeichen und das Zusammenspiel aus fest eingestellter Angabe und fortlaufender Nummer:

 Die vorderen vier Druckstellen einstellen

Ziehen Sie das Stellrad nach links aus dem Gerät heraus, bis der Zeiger in der Anzeige auf die Druckstelle weist, die Sie ändern möchten. Drehen Sie das Stellrad, bis das gewünschte Zeichen angezeigt wird. Wiederholen Sie diesen Vorgang für die weiteren vorderen Stellen.

Soll eine dieser Positionen unbedruckt bleiben, wählen Sie dort die Leereinstellung. So können Sie die feste Angabe vor dem Zähler an Ihre Kennzeichnung anpassen.

Fortlaufendes oder paarweises Zählen auswählen

Die Zählfunktion wird über die Position des Schiebereglers beziehungsweise der weißen Markierung festgelegt. Die folgenden Einstellungen beziehen sich auf die Ansicht von oben, wie sie in der Abbildung gezeigt wird.

Weiße Markierung ganz rechts: fortlaufendes Zählen.
Der vierstellige Zähler wird bei jeder Griffbetätigung um eins erhöht. Die Abbildung zeigt die Folge 0001, 0002, 0003, 0004.

Weiße Markierung auf der ersten Linie: paarweises Zählen.
Jede Nummer wird auf zwei aufeinanderfolgenden Etiketten ausgegeben, bevor der Zähler um eins erhöht wird. Die Abbildung zeigt die Folge 0001, 0001, 0002, 0002.

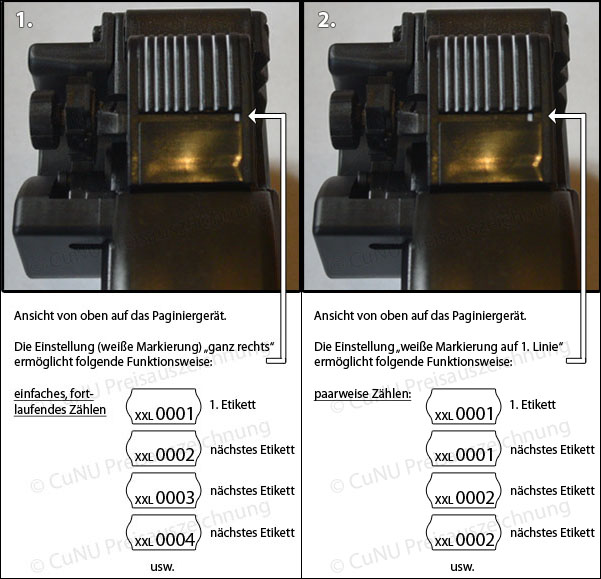

Die folgende Gegenüberstellung zeigt die beiden Positionen der weißen Markierung und die dazugehörigen Abdruckfolgen:

Anzeige und weitere Zähleinstellungen

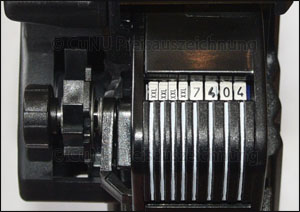

Die nächste Abbildung zeigt die Anzeige und den Einstellbereich des Paginiergeräts. An diesem Bereich wählen Sie die Druckstellen und die gewünschte Zählfunktion aus.

Markierung zwischen der ersten und zweiten Linie: unveränderter Abdruck.

In dieser Stellung wird nicht weitergezählt. Das Gerät druckt den in der Anzeige eingestellten Wert wiederholt ab.

Markierung auf der zweiten Linie: paarweises Zählen in Zehnerschritten.
Der Wert wird jeweils zweimal ausgegeben und anschließend um zehn erhöht. Ausgehend von 0001 ergibt sich die Folge 0001, 0001, 0011, 0011, 0021, 0021, 0031, 0031.

Zahlen manuell zurücksetzen

Alle Druckstellen können manuell auf null oder einen gewünschten Wert eingestellt werden. Schieben Sie den Regler nach jeder manuellen Einstellung wieder in die Position für die gewünschte Zählfunktion zurück. Die Reglerposition bestimmt, wie das Gerät bei den folgenden Griffbetätigungen weiterarbeitet.

Passende Etiketten und Farbrollen

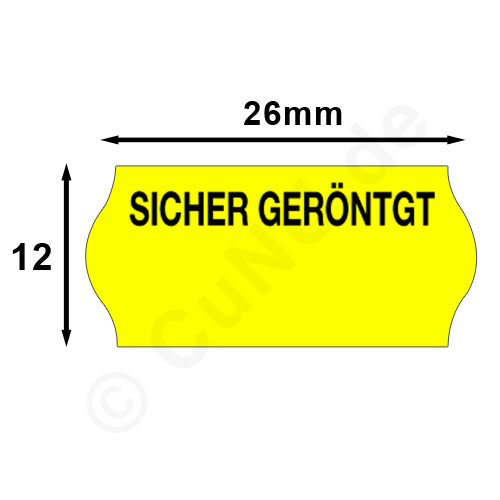

Das Blitz Textile mod 2644 verarbeitet 26 × 12 mm Etiketten. Passende Wellenrandetiketten sind in verschiedenen Farben und Klebeausführungen erhältlich. Als Ersatzfarbrolle eignet sich die Ausführung blitz-fr01. Wir unterstützen Sie gerne bei der Auswahl geeigneter Etiketten für die zu kennzeichnenden Artikel.
